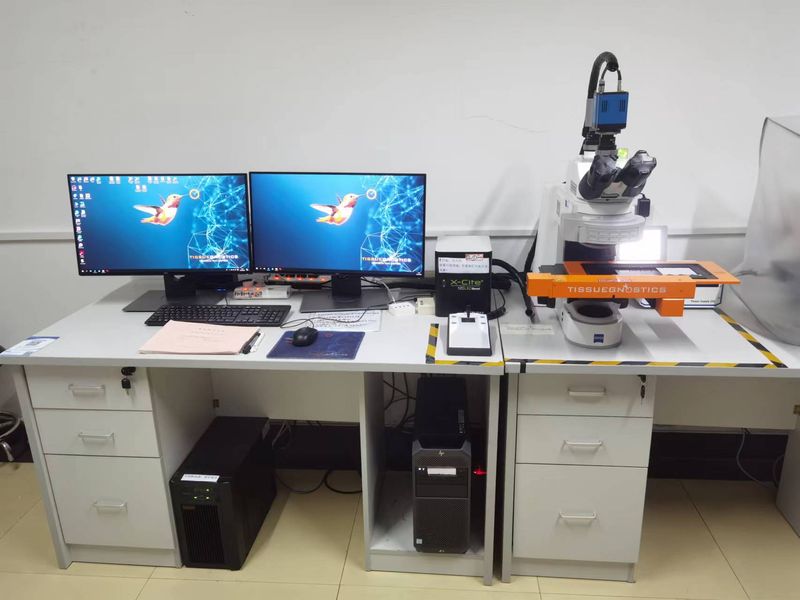

全景组织细胞定量分析系统     预约
	管理人员	杨拼	仪器型号	TissueGnostics TissueFAXS Plus ST
	联系电话	021-62231382	放置位置	中山北路校区脑所203室
	使用方向	对外开放	仪器状态	正常

仪器收费标准（院内、院外、校外）：

拍摄：校内各部门50元/小时；校外单位150元/小时；分析：基础分析（阳性细胞占比、着色强度等，测量大小），免费；高阶分析，150元/次。

技术参数：

◆ 全电动研究级扫描显微镜，具有无限远反差与色差双重校正（IC2S）光学系统，图像具有高亮度、高对比度和准确的色差校正。软件可以一体化控制显微镜，同时电动、手动兼容型。显微镜配备目镜，支持镜下直接观测。物镜目镜独立的双重（轴向、径向）色差校正。电动物镜转换器，同时承载≥7颗物镜。物镜配置2.5×，20×，40×。配备滤色块组：DAPI、FITC、Texas red、CY5；电动滤色块转盘可搭载≥8组激发滤色块组件。显微镜内置电动Z轴调焦驱动马达，步进精度≤15 nm，Z轴调焦行程≥25 mm，同轴、独立的粗微调焦手柄，调焦限位，电动的从聚焦位置移除/复位功能。具有显微镜触控屏，并显示工作状态。电动聚光镜N.A. ≥0.8。

◆电动扫描载台，平移最小步径＜0.02μm，电动扫描载台重新定位误差≤1 μm ，可以同时扫描玻片数量≥7张75mm*25mm，载台运行速度≥220 mm/秒。

◆ 光源，明场透射光源：VIS-LED白光，根据所用物镜，光源自动匹配适当亮度；荧光光源，全光谱LED光源，使用寿命≥20000小时。

◆ 图像采集器，双光路设计，光路自动切换，两条光路分别应用于明场与荧光成像：高分辨彩色科研级CMOS相机，适用于免疫组化等明场图像采集，分辨率≥2048*2048，像素大小≥5.5 μm*5.5 μm，全分辨率下帧率≥90 fps；高分辨率单色科研级CMOS相机，适用免疫荧光等荧光图像采集：分辨率≥2048*2048，像素大小≥6.5 μm*6.5 μm，全分辨率下帧率≥40 fps。支持16 Bit数据存储。

◆ 图像采集处理系统，系统配置：INTEL四核或以上处理器，16 GB或以上高效内存，9 TB高速硬盘，≥25英寸高分辨率液晶显示器，双屏，64位Win10专业英文版，正版office办公软件；细胞识别，可鉴别复杂组织样本中的单个细胞和细胞亚结构（细胞核、质、膜），可进行黏连细胞、细胞碎片杂质排除。细胞的每个蛋白标记提供≥15个量化参数，包含染色相关参数的染色强度、单细胞染色均一性、单细胞染色强度总和等；形态学参数如细胞面积、周长、细胞圆润度、曲率、长短轴比值、异形性等；具有图像标注功能，包含图像采集和分析软件，TissueFAXS、 HistoQuest 、TissueQuest。

6. 图像浏览软件，可安装与任意计算机，荧光分通道查看功能，任意区域选定或全组织图像无压缩输出功能，无极放大查看功能，图像批量输出功能，16 bit图像选择信号范围查看功能，添加标注、标尺信息。

仪器主要功能及应用：

主要功能

该设备主要用于对玻片样本进行自动全景成像及定量分析。可以处理普通玻片和组织芯片，具备高质量明场、荧光自动成像功能，能够对组织图像进行识别量化和类流式分析功能，从单细胞、亚细胞结构等多个层面样本进行量化分析。包括对标记蛋白、核酸等组分的染色强度和形态学多种参数进行定量分析；根据标记和形态学参数进行细胞亚型分析、筛选等。

应用

适用于肿瘤、神经、免疫、循环、病理、药物等其它各学科。

仪器使用步骤及注意事项:

使用步骤

1.对外开放时间为每日8:00—22:00。在仪器设备开放共享管理平台预约。当前可约三日以内的时段。如因故无法如期使用，请尽早在系统取消预约，否则将视为爽约，记录在案。

2.有偿使用。在预约时间段内扫码上机，使用完毕扫码下机。两次扫码的时间间隔即实际使用时间。

3. 使用前，请先到管理员处领取开关钥匙，按开机顺序依次启动机器。

4.严禁携带食物、饮料进入显微镜室。该房间需维持恒温恒湿无尘，进房间前，请换好鞋套，请勿关闭空调和除湿机，请勿自行调节空调温度。

5.为确保仪器有足够空间自检，黄黑警示胶带区域内不允许放置任何物品，不允许在机器拍摄时对载台进行任何操作。软件可以一体化控制显微镜，为最大限度减少显微镜的零部件耗损，勿手动操作显微镜，均在软件上进行。

6. 采集明场图像时不需要打开荧光LED光源。如因错误操作，导致荧光LED光源被错误打开或使用结束却未关闭，将被取消三个月的使用资格，并通报实验室负责人。

7.实验结束后请可用专用擦镜纸和无水乙醇物镜，从中央旋转向四周擦拭，或单方向擦拭，禁止来回摩擦。

8.为了使用者的安全，请勿直视激光光束。

9. 显微镜使用过程中，如遇问题请马上告知管理员，切勿自行处理。严禁擅自修改显微镜设置。违者将被取消三个月的使用资格，罚款100元，并通报实验室负责人。

10.使用结束后，请依次完成以下操作

（1） 保存已采集的图像；

（2） 依次关闭显微镜电源

（3） 在电脑上进行图像数据的输出，关闭电脑，在四楼分析电脑上将拷贝图像数据；

（4） 如实做好使用记录，清理台面，带走垃圾，将激光开关钥匙及时归还至管理员处，不得转借他人。

注意事项

1. 违者视情节轻重将被取消1-3个月使用资格，并通报实验室负责人

2. 存放在电脑硬盘中的图像数据请及时输出，每月末将清理显微镜室所有电脑存储的旧文件，清理时不再另行通知，若因没及时转移导致数据丢失，后果自负。

3. 以上规定，请各位严格遵守，违反三次以上者，将被永久取消使用资格。
