化学发光成像系统       预约

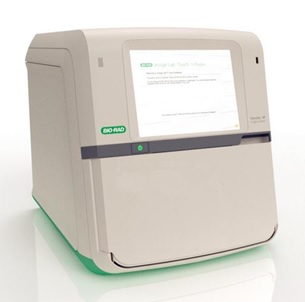

	管理人员	汤玉	仪器型号	Biorad Chemidoc mp
	联系电话	021-54341003	放置位置	闵行校区生物馆132
	使用方向	对外开放	仪器状态	正常

仪器收费标准（院内、院外、校外）：

院内：30元/小时

院外：60元/小时

校外：120元/小时

技术参数：

◆ 最大成像面积：26 × 35 cm ，最大样品面积：28 × 36 cm

◆ 光源：透射白光、反射白光、透射紫外、透射蓝光

◆ 图像分辨率：400万像素

◆ 灵敏度：EtBr 100 pg DNA、SYPRO Ruby 0.5 ng Protein、Chemiluminescence（WesternC）10^-14g protein

◆ 图像输出格式： tif 、 .bmp 、 png 、 .jpg 、 mscn

◆ 具有多色荧光、红外荧光、化学发光、紫外光、可见光、免染等多种功能，可以对荧光、化学发光、白色透射及反射样品进行快速成像

仪器主要功能及应用：

主要功能

◆ 采集印记膜的高灵敏度数字图像，并对获得的图像进行数据分析

应用

采集化学发光（chemiluminescence）、比色（colorimetric）、荧光（fluorescence）、Stain-Free免染成像等核酸凝胶、蛋白凝胶、印迹膜等的数字图像，并对获得的图像进行数据分析

仪器使用步骤及注意事项:

1. 开机

a. 打开电源开关，进入开机界面，点击文本框以编辑欢迎页面的内容或轻点文本框以外区域进入到账号注册或登录界面。

b. 创建新账号或登录账号。输入用户账号后（可以设置或不设置密码）直接进入到操作页面。已有账号用户可直接点击右上角登录账号直接登录。

2. 图像采集

a. 选择拍照模式：single（单通道）或multi（多通道）。

b. 选择成像面积：在 Image Size中根据凝胶或印迹膜大小选择或自定义成像面积。

c. 选择拍照程序：在Application中根据样品种类选择核酸、蛋白、印迹膜，系统自动匹配可供选择的染料和背景板。这时可根据提示依次放入背景板

和凝胶或印迹膜。可供选择的背景板有三种：Blot/UV/Stain-free tray、White tray、Blue tray。

d. 选择曝光时间：在Exposure中选择曝光时间。

e. 拍照：最后点击绿色拍照按钮。当出现条带较弱或过曝时，在所有参数设置完成后可点击预览preview按钮对图片进行快速阅览，再调节橘黄色选择

框对目标条带的区域的成像进行优化。

3. 相册管理

a. 查看图片信息和命名：点击Image info按钮可查看曝光时间、应用程序、光源、滤光片、灰阶范围等信息，并可直接进行图片名称的修改。

b. 图片转换：点击Transform按钮可调节伽马值、对比度、反向显示等参数。

c. 合并：点选需要合并的图片并在最下方选择Merge即可。

d. 导出：插入U盘后，点选需要导出的图片并点击Save/Send，选择优盘名称并导出图片，图片储存的格式有Image Lab（scn）、tif、jpg、raw、tif。

4. 注意事项

a. 放置凝胶时，请勿过多使用缓冲液，避免液体流进仪器内部，导致电路板的损坏。

b. 放置印迹膜时，尽量不要用尖锐的镊子，以免刮花石英板，影响成像效果。

c. 使用后请用清水冲洗石英板并晾干再放进仪器内，仪器内不能留有液体，以避免由于液体蒸发腐蚀抽屉轨道、滤光片和镜头。

d. 关仪器门时请勿用力摔门，因为门上有紫外灯传感器，若传感器损坏，则无法使用紫外灯。

e. 若发现抽屉上的石英板有裂痕，使用时请注意石英板上一定不能有液体，否则液体渗透到下面紫外灯管处会出现跳闸现象。若仪器有问题无法解决，请第一时间联系仪器维修工程师。
